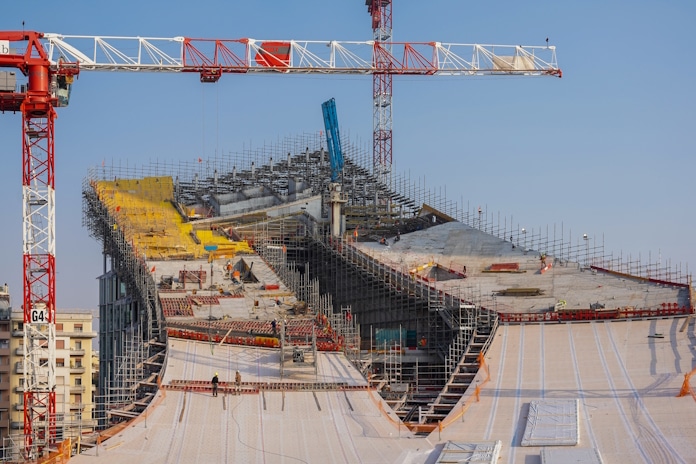

CityWave Mailand: Mit kühnem Schwung

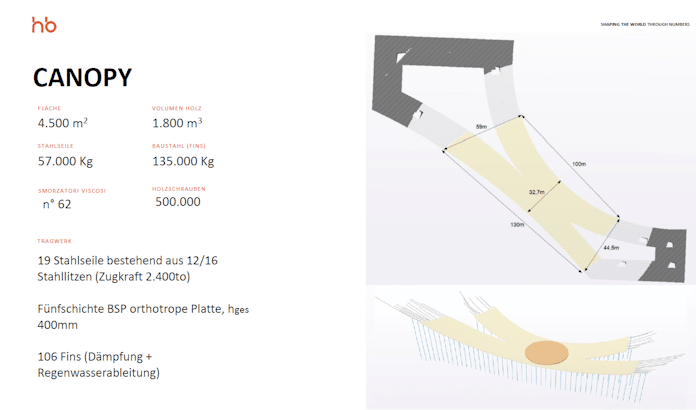

Zahlen und Fakten zur Canopy

• Fläche: 4.500 m²
• Volumen Holz: 1.800 m³
• Stahlseile: 57.000 kg
• Baustahl: 135.000 kg
• Holzschrauben: 500.000
• Tragwerk: 19 Stahlseile, bestehend aus 12/16 Stahllitzen, Zugkraft 2.400 t
• 5-schichtige BSP orthotrope Platte, h_ges 400 mm
• 106 Fins (Dämpfung, Regenwasserableitung)

Spezielle Analysen

2020/2021

• Simulation im Windkanal mit starrem Modell zur Winddruckermittlung auf die Fassade (RWDI – Indien – 1:200)
• Simulation im Windkanal mit starrem Modell zur Winddruckermittlung auf die Canopy (RWDI – Indien – 1:200)
• Simulation im Windkanal mit elastischem Modell zur Ermittlung des areoelastischen Verhaltens der Canopy (RWDI – Kanada – 1:70)
• Simulation der Schneeverteilung durch Schneerutschung

2023/2024

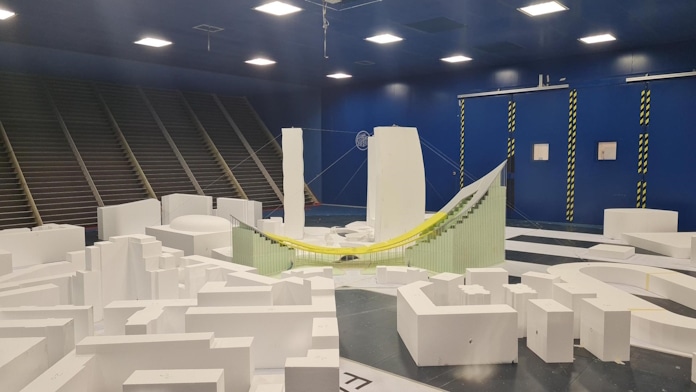

• Simulation im Windkanal mit starrem Modell zur Winddruckermittlung auf die Canopy (Politecnico Milano – Mailand – 1:70)
• Simulation im Windkanal mit elastischem Modell zur Ermittlung des aeroelastischen Verhaltens der Canopy (Politecnico Milano – Mailand – 1:70)
• Traglast- und Schwingungsversuche der BSP orthotropen Platte (Universita‘ di Trento – Trient – 1:1)
• Test der strominduzierten Schwingungstilger (Gerb – Berlin – 1:1)

1 von 8

„Mit der Canopy haben wir die traditionellen Grenzen des Ingenieurwesens überschritten und gezeigt, dass Forschung, Technologie und Vision einzigartige Lösungen hervorbringen können.“

Oswald Holzner, Managing Partner hb engineering
